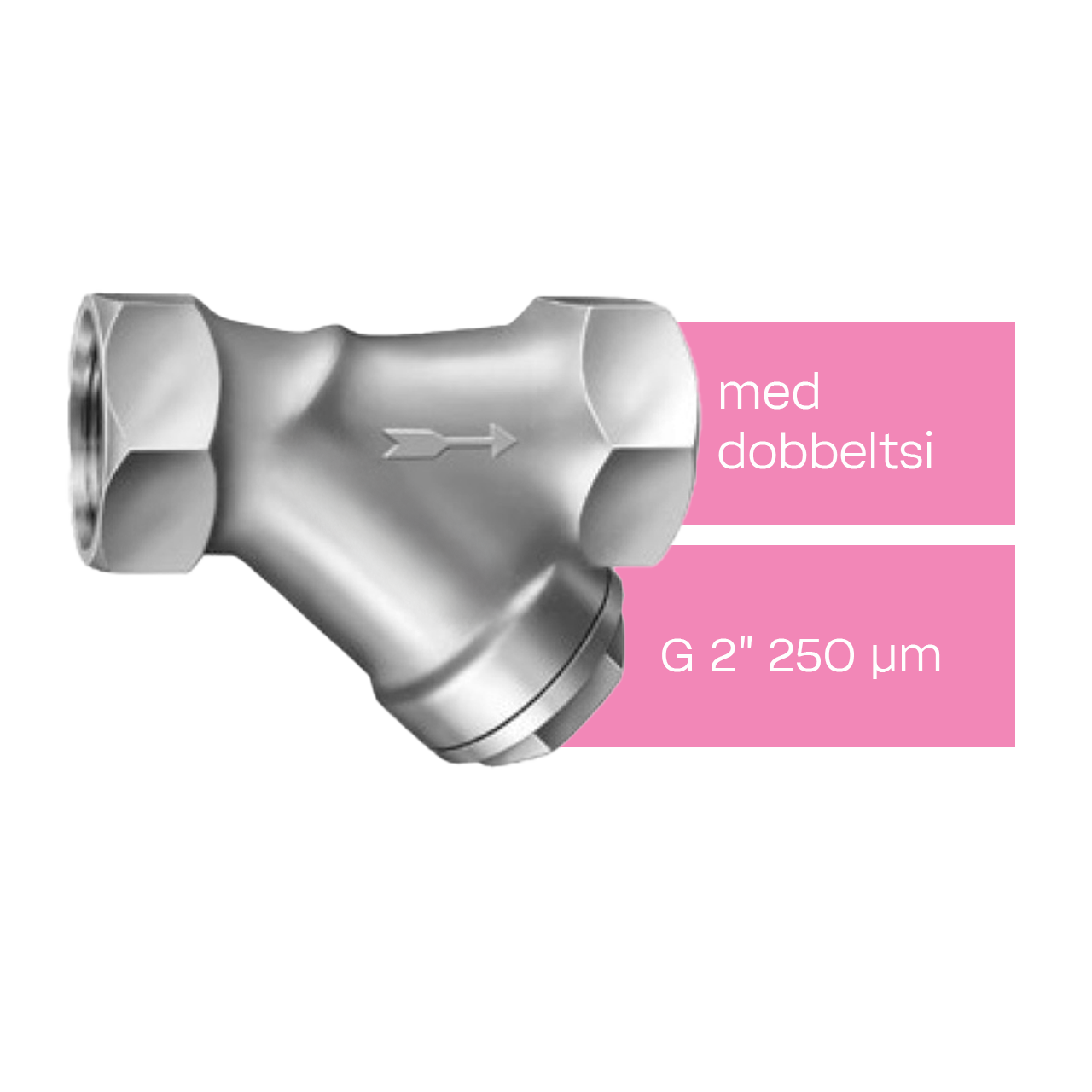

Snavssamler Type 1 NI 2"
Nem fjernelse af opsamlede snavspartikler
Type 1 NI G 2"
varenummer: 1064676
- Gevindstørrelse 2'' 250 µm
- Nem fjernelse af snavspartikler
- Kompakt design
- Nem udskiftning af samlingsindsatsen
- Egnet til væsker op til max. 200oC
Produktbeskrivelse
Teknisk data
Spørgsmål
Downloads
Snavssamler Type 1 NI - med dobbelt si
Designet til at beskytte nedstrømsanlæg, aggregater samt måle og kontrolenheder mod urenheder. Filtrerer og opsamler snavs partikler, der føres med af mediet.
Mediet strømmer gennem sien i den retning, der er angivet af pilen på kroppen. Det urensede medium kommer først i kontakt med indersiden af sien (filterelementet).
Mens det passerer gennem filterelementet, samles snavspartiklerne, som transporteres med af mediet, i filterelementet. Snavspartiklerne kan fjernes efter afmontering af skruelåget.
• PN 25
• Indvendigt gevind G 1/2" til 2"
• Egnet til væsker, damp og ikke-brandfarlige gasser op til maksimalt 200 °C.
Snavssamlere består af en Y-formet krop med flange forbindelser og et bredmasket filterelement med et ekstra fintmasket
filterelement (dobbelt samlingsindsats).
Specielle funktioner
• Kompakt design med face-to-face dimensioner i henhold til DIN
• Nem fjernelse af opsamlede snavspartikler
• Egnet til væsker, damp og ikke-brandfarlige gasser op til maksimalt 200 °C.
Tekniske detaljer
varenummer 1064676
| Snavssamler type 1 NI G 2 | |
| Gevindstørrelse | 2" |
| Messingkrop | PN 25 |
| KVS | 57,0 m3/h |
| Maskevidde | 0,25 |
| Maskeantal pr. cm2 | 625 |
| Modstand | 3 ξ |
| Frit filter areal | Ca. 3 gange rørets tværsnit |
| Ca. Vægt | 1,9 kg |
| Materialer | |
| Krop | Messing CB752S |
| Skrue låg | Messing CB752S |
| Filter | Rustfrit stål 1.4401 |
| Pakning | Novatec®Premium |
Hvad er formålet med snavssamleren?
Snavssamleren beskytter nedstrømsanlæg, aggregater og måle- og kontrolenheder mod urenheder ved at filtrere og opsamle snavspartikler, der transporteres med mediet.
Hvordan installeres snavssamleren korrekt?
Snavssamleren skal installeres, så flowretningen matcher pilen på kroppen. Der skal være nok plads til at fjerne filterelementet for rengøring. Den anbefales monteret i lodrette rørledninger.
Hvordan vedligeholdes snavssamleren?
Snavspartikler fjernes ved at afmontere skruelåget, og samlingsindsatsen kan nemt udskiftes for optimal funktionalitet.
 |
Produktblad snavssamler type 1NI | PDF, 415 Kb | Download |
Produktbeskrivelse
Snavssamler Type 1 NI - med dobbelt si
Designet til at beskytte nedstrømsanlæg, aggregater samt måle og kontrolenheder mod urenheder. Filtrerer og opsamler snavs partikler, der føres med af mediet.
Mediet strømmer gennem sien i den retning, der er angivet af pilen på kroppen. Det urensede medium kommer først i kontakt med indersiden af sien (filterelementet).
Mens det passerer gennem filterelementet, samles snavspartiklerne, som transporteres med af mediet, i filterelementet. Snavspartiklerne kan fjernes efter afmontering af skruelåget.
• PN 25
• Indvendigt gevind G 1/2" til 2"
• Egnet til væsker, damp og ikke-brandfarlige gasser op til maksimalt 200 °C.
Snavssamlere består af en Y-formet krop med flange forbindelser og et bredmasket filterelement med et ekstra fintmasket
filterelement (dobbelt samlingsindsats).
Specielle funktioner
• Kompakt design med face-to-face dimensioner i henhold til DIN
• Nem fjernelse af opsamlede snavspartikler
• Egnet til væsker, damp og ikke-brandfarlige gasser op til maksimalt 200 °C.
Teknisk data
Tekniske detaljer
varenummer 1064676
| Snavssamler type 1 NI G 2 | |
| Gevindstørrelse | 2" |
| Messingkrop | PN 25 |
| KVS | 57,0 m3/h |
| Maskevidde | 0,25 |
| Maskeantal pr. cm2 | 625 |
| Modstand | 3 ξ |
| Frit filter areal | Ca. 3 gange rørets tværsnit |
| Ca. Vægt | 1,9 kg |
| Materialer | |
| Krop | Messing CB752S |
| Skrue låg | Messing CB752S |
| Filter | Rustfrit stål 1.4401 |
| Pakning | Novatec®Premium |
Spørgsmål
Hvad er formålet med snavssamleren?
Snavssamleren beskytter nedstrømsanlæg, aggregater og måle- og kontrolenheder mod urenheder ved at filtrere og opsamle snavspartikler, der transporteres med mediet.
Hvordan installeres snavssamleren korrekt?
Snavssamleren skal installeres, så flowretningen matcher pilen på kroppen. Der skal være nok plads til at fjerne filterelementet for rengøring. Den anbefales monteret i lodrette rørledninger.
Hvordan vedligeholdes snavssamleren?
Snavspartikler fjernes ved at afmontere skruelåget, og samlingsindsatsen kan nemt udskiftes for optimal funktionalitet.
Downloads
|
|
Produktblad snavssamler type 1NI | PDF, 415 Kb | Download |
