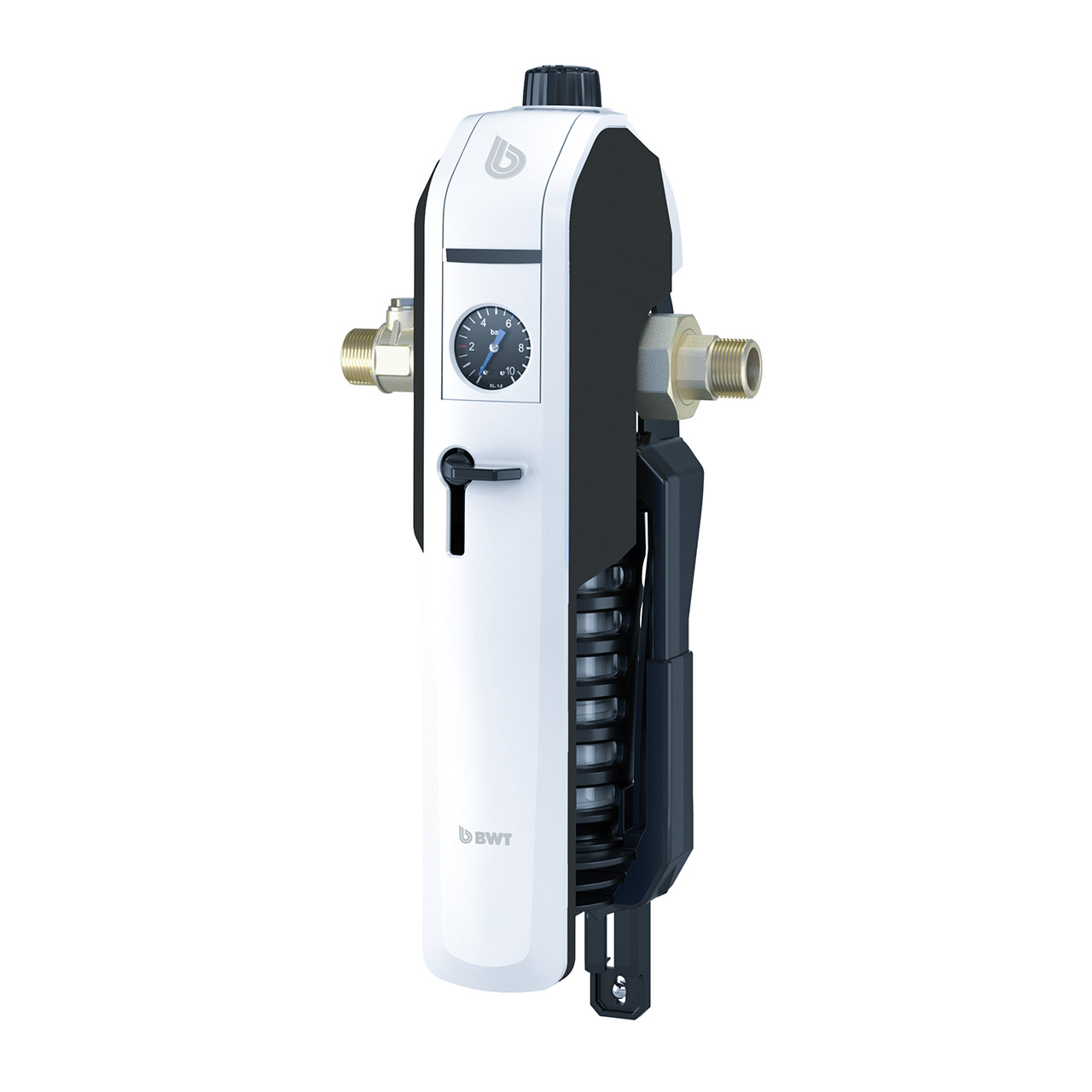

BWT E1 Einhebelfilter HWS
Mit eingebautem Druckminderer
-
Hauswasserstation mit integriertem Druckminderer
-
Schutz der wasserführenden Geräte vor Partikeln
-
Einfacher und schneller Wechsel des Filterelementes unter 30 Sekunden
-
Kein Berühren von Teilen, die mit Trinkwasser in Kontakt kommen
-
10 Jahre Garantie (bei Registrierung)
-
Durchflussrichtung vor dem Einbau frei wählbar
-
Produktion nach HACCP-Lebensmittelrichtlinie
-
Verschiedene Passstücke für unterschiedliche Einbaulängen
Produktdetails
Technische Details
Downloads
Produktdetails
Einsatz: Das Produkt dient zum Filtern von Trinkwasser nach World Health Organisation. Er schützt die Wasserleitungen und die daran angeschlossenen wasserführenden Systemteile vor Funktionsstörungen und Korrosionsschäden durch Fremdpartikel wie Rostteilchen, Späne, Sand, Hanf etc. Der Filter ist nicht bei chemikalienbehandeltem Kreislaufwasser, Prozesswasser und Kühlwasser für Durchlaufkühlungen einsetzbar.
Voraussetzungen für den Einsatz: Bei Wässern mit groben Schmutzpartikel ist ein Grobschmutzabscheider vorzuschalten. Für Öle, Fette, Lösungsmittel, Seifen und sonstige schmierende Medien sind die Filter nicht geeignet. Ebenso nicht zur Abscheidung wasserlöslicher Stoffe.
Funktionsweise: Das Rohwasser strömt durch den Rohwassereingang in den Filter und dort von aussen nach innen durch das Filterelement zum Reinwasserausgang. Dabei werden die Fremdpartikel > 90 μm an der Aussenseite des Filtergewebes zurückgehalten. Sauberes Wasser gelangt in das Rohrleitungssystem. Wenn infolge der zunehmenden Verschmutzung des Filtergewebes der Wasserdruck spürbar nachlässt, spätestens jedoch nach 6 Monaten, ist das Filterelement zu wechseln. Dies erfolgt in weniger als 30 Sekunden.
Aufbau: Im Auslieferungszustand ist die Durchflussrichtung von links nach rechts. Ein Wechsel ist vor dem Filtereinbau möglich. Für den Wechsel müssen die Anschlussverschraubungen und das Manometer vorübergehend demontiert werden. Manometer ist dem E1 Einhebelfilter bei gelegt.
Lieferumfrang: BWT E1 Einhebelfilter komplett mit integriertem Druckminderer, 2 Anschlussverschraubungen und Hygienetresor bestehend aus Klarsichttasse und Filterelement. Im Auslieferungszustand ist die Durchflussrichtung von links nach rechts.
Technische Details
Produkteigenschaften
| BWT E1 Einhebelfilter | EHF ¾“ (1“) | EHF 1 ¼“ | HWS ¾“ | HWS 1“ | HWS 1 ¼“ | |
|---|---|---|---|---|---|---|
| Nennweite | DN | 20 | 32 | 20 | 25 | 32 |
| Durchflussleistung bei Δp = 0,5 bar | m³/h | 2,3 | 4,0 | 2,3 | 3,6 | 4,0 |
| Ausgangsdruck nach Druckminderer | bar | – | – | 2-6 | 2-6 | 2-6 |
| Filterwirksamkeit | µm | 90 | 90 | 90 | 90 | 90 |
| Baulänge ohne Verschraubung | mm | 100 | 120 | 100 | 100 | 120 |
| Baulänge mit Verschraubung | mm | 184 | 219 | 199 | 199 | 251 |
| Gesamthöhe inkl. Hygienetresor | mm | 551 | 569 | 569 | 569 | 569 |
| Bestellnummer | 153946 | 153947 | 153948 | 153949 | 153950 |
Downloads
 |
BWT E1 - Einbau- und Bedienungsanleitung | PDF, 8 Mb | Download |
|
|
BWT E1 Einhebelfilter - Prospekt | PDF, 3 Mb | Download |
|
|
BWT E1 Einhebelfilter - 10 Jahre Garantie Prospekt | PDF, 724 Kb | Download |
Produktdetails
Produktdetails
Einsatz: Das Produkt dient zum Filtern von Trinkwasser nach World Health Organisation. Er schützt die Wasserleitungen und die daran angeschlossenen wasserführenden Systemteile vor Funktionsstörungen und Korrosionsschäden durch Fremdpartikel wie Rostteilchen, Späne, Sand, Hanf etc. Der Filter ist nicht bei chemikalienbehandeltem Kreislaufwasser, Prozesswasser und Kühlwasser für Durchlaufkühlungen einsetzbar.
Voraussetzungen für den Einsatz: Bei Wässern mit groben Schmutzpartikel ist ein Grobschmutzabscheider vorzuschalten. Für Öle, Fette, Lösungsmittel, Seifen und sonstige schmierende Medien sind die Filter nicht geeignet. Ebenso nicht zur Abscheidung wasserlöslicher Stoffe.
Funktionsweise: Das Rohwasser strömt durch den Rohwassereingang in den Filter und dort von aussen nach innen durch das Filterelement zum Reinwasserausgang. Dabei werden die Fremdpartikel > 90 μm an der Aussenseite des Filtergewebes zurückgehalten. Sauberes Wasser gelangt in das Rohrleitungssystem. Wenn infolge der zunehmenden Verschmutzung des Filtergewebes der Wasserdruck spürbar nachlässt, spätestens jedoch nach 6 Monaten, ist das Filterelement zu wechseln. Dies erfolgt in weniger als 30 Sekunden.
Aufbau: Im Auslieferungszustand ist die Durchflussrichtung von links nach rechts. Ein Wechsel ist vor dem Filtereinbau möglich. Für den Wechsel müssen die Anschlussverschraubungen und das Manometer vorübergehend demontiert werden. Manometer ist dem E1 Einhebelfilter bei gelegt.
Lieferumfrang: BWT E1 Einhebelfilter komplett mit integriertem Druckminderer, 2 Anschlussverschraubungen und Hygienetresor bestehend aus Klarsichttasse und Filterelement. Im Auslieferungszustand ist die Durchflussrichtung von links nach rechts.
Technische Details
Technische Details
Produkteigenschaften
| BWT E1 Einhebelfilter | EHF ¾“ (1“) | EHF 1 ¼“ | HWS ¾“ | HWS 1“ | HWS 1 ¼“ | |
|---|---|---|---|---|---|---|
| Nennweite | DN | 20 | 32 | 20 | 25 | 32 |
| Durchflussleistung bei Δp = 0,5 bar | m³/h | 2,3 | 4,0 | 2,3 | 3,6 | 4,0 |
| Ausgangsdruck nach Druckminderer | bar | – | – | 2-6 | 2-6 | 2-6 |
| Filterwirksamkeit | µm | 90 | 90 | 90 | 90 | 90 |
| Baulänge ohne Verschraubung | mm | 100 | 120 | 100 | 100 | 120 |
| Baulänge mit Verschraubung | mm | 184 | 219 | 199 | 199 | 251 |
| Gesamthöhe inkl. Hygienetresor | mm | 551 | 569 | 569 | 569 | 569 |
| Bestellnummer | 153946 | 153947 | 153948 | 153949 | 153950 |
Downloads
Downloads
|
|
BWT E1 - Einbau- und Bedienungsanleitung | PDF, 8 Mb | Download |
|
|
BWT E1 Einhebelfilter - Prospekt | PDF, 3 Mb | Download |
|
|
BWT E1 Einhebelfilter - 10 Jahre Garantie Prospekt | PDF, 724 Kb | Download |
Schneller Filterwechsel
Gemäss Vorschriften des Bundesamtes für Gesundheit müssen Filterelemente in Trinkwasserleitungen alle sechs Monate ausgewechselt werden. Das wird häufig vergessen, weil es zu kompliziert und umständlich ist. Bei unserem E1 Einhebelfilter ist der Austausch des Hygienetresors (das ist die Filtertasse mit dem Filterelement) besonders einfach. Es wird das komplette Filterelement ausgetauscht, ohne damit in Berührung zu kommen. Dieses System ist einzigartig auf dem Markt. Der Ersatzfilter kann bequem via Online-Shop bestellt werden.

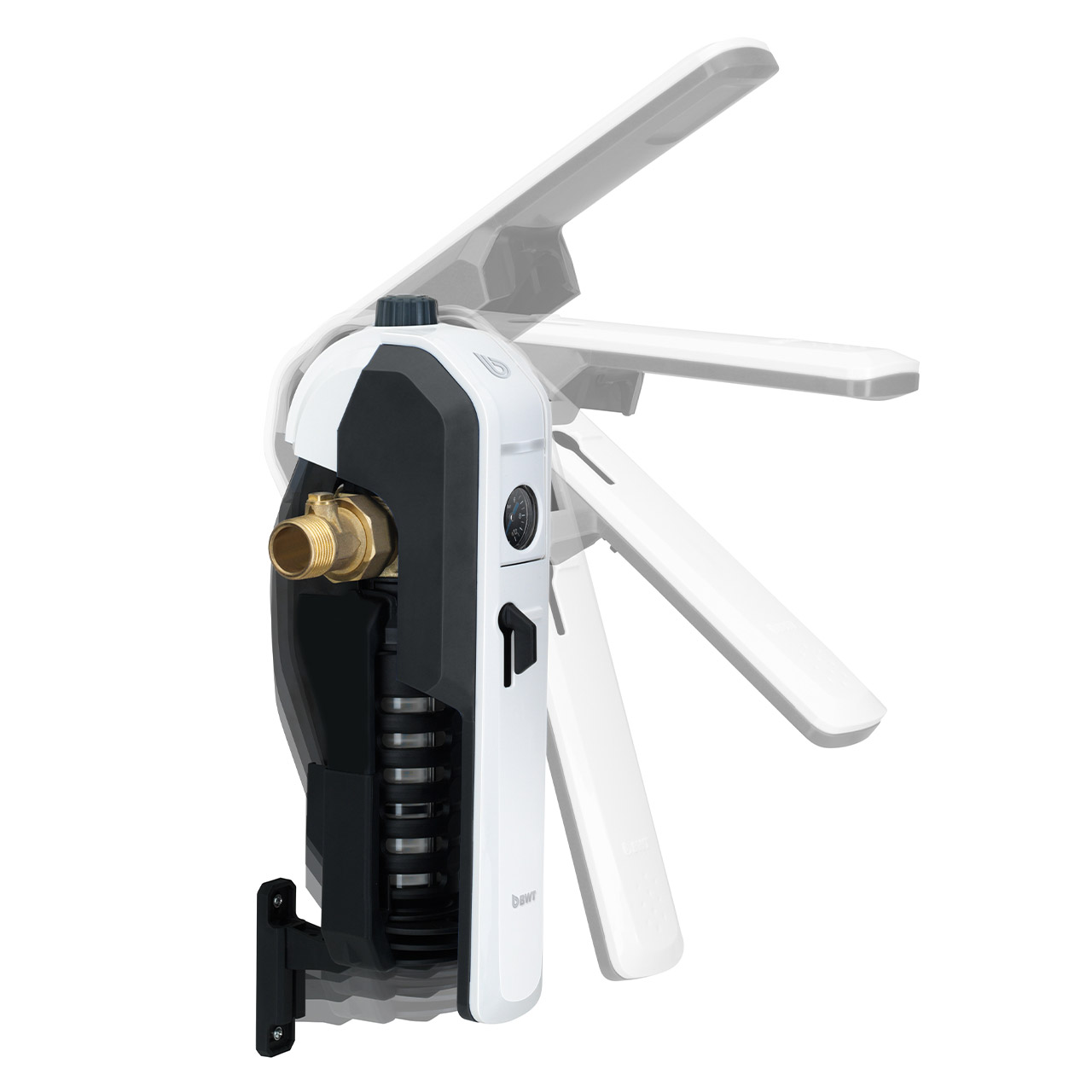

- Entriegeln der Sicherung und damit gleichzeitiges Absperren des Wassers
- Hochziehen des Hebels und damit automatisches Ausstossen des Hygienetresors
- Einsetzen des neuen Hygienetresors. Hebel schliessen. Verriegeln. Fertig!
