Infinity
High-Comfort Rückspülfilter für die technische Gebäudeausrüstung
Wir beraten Sie gerne. Fordern Sie ein Angebot für diesen Artikel an.
- millionenfach bewährte Filter- und Anschlusstechnik
- hohe Filterkapazität durch große Filterfläche
- robuster Filterkopfteil aus Messing
- besonders intensive Reinigung durch 2-Phasen-Rückspültechnik
- schnelle Montage durch HydroMODUL Schnellanschlusstechnik
- Made in Germany
Produktbeschreibung
BWT Infinity Rückspülfilter-System
Flexibel und beliebig konfigurierbar - bestehend aus Infinity
- M - Manuell
- A - Automatisch zeitgesteuert
- P - Automatisch differenzdruckgesteuert
Modul Größen:
- Größe I (3/4"-5/4")
- Größe II (6/4"-2")
- und dem gewünschten (DR-) Anschluss-Modul
6 Anschluss-Optionen
- in HydroMODUL Verteiler-Systeme DN 25 oder DN 32 mit Druckminderer (DR-Modul) oder ohne Druckminderer (Basis-Modul)
- klassische Installation DN 20, DN 25, DN 32 mit DR-Anschluss- Modul oder Anschluss-Modul
- klassische Installation DN 40 oder DN 50 mit Vierloch-Flansch mit DR-Anschluss- Stück oder Anschluss- Stück
Montage senkrecht oder waagrecht möglich.
Einfache Montage
In Rekordzeit - ohne Werkzeug

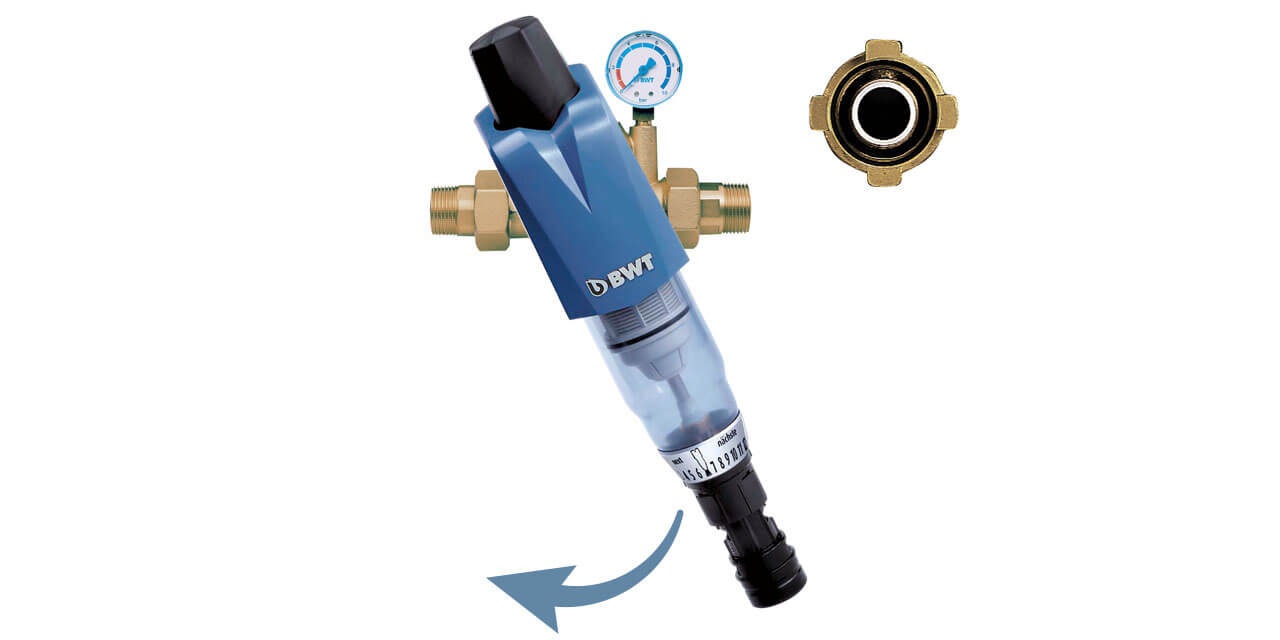

Andocken – Verdrehen – Sichern; in DN 20 – DN 25 – DN 32

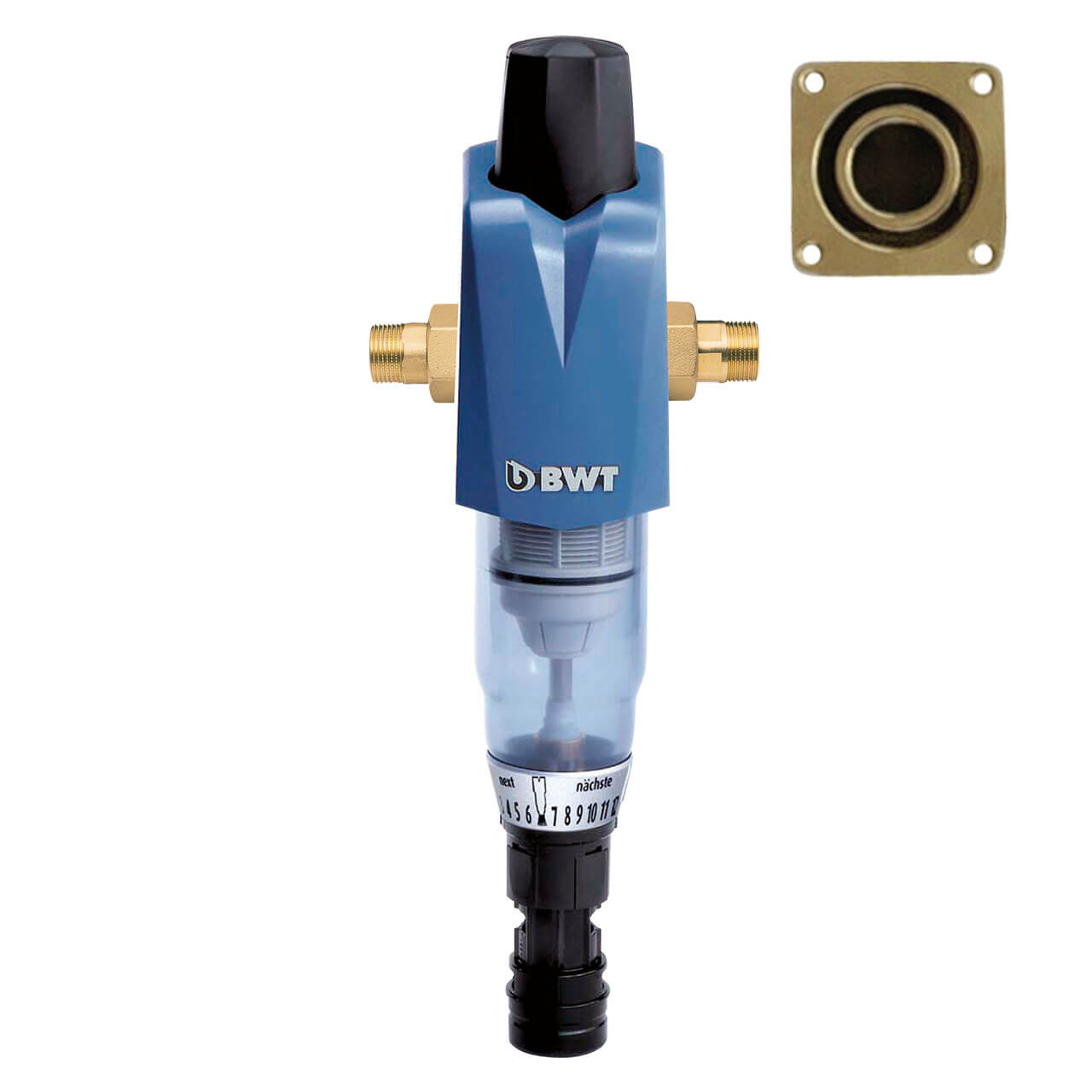

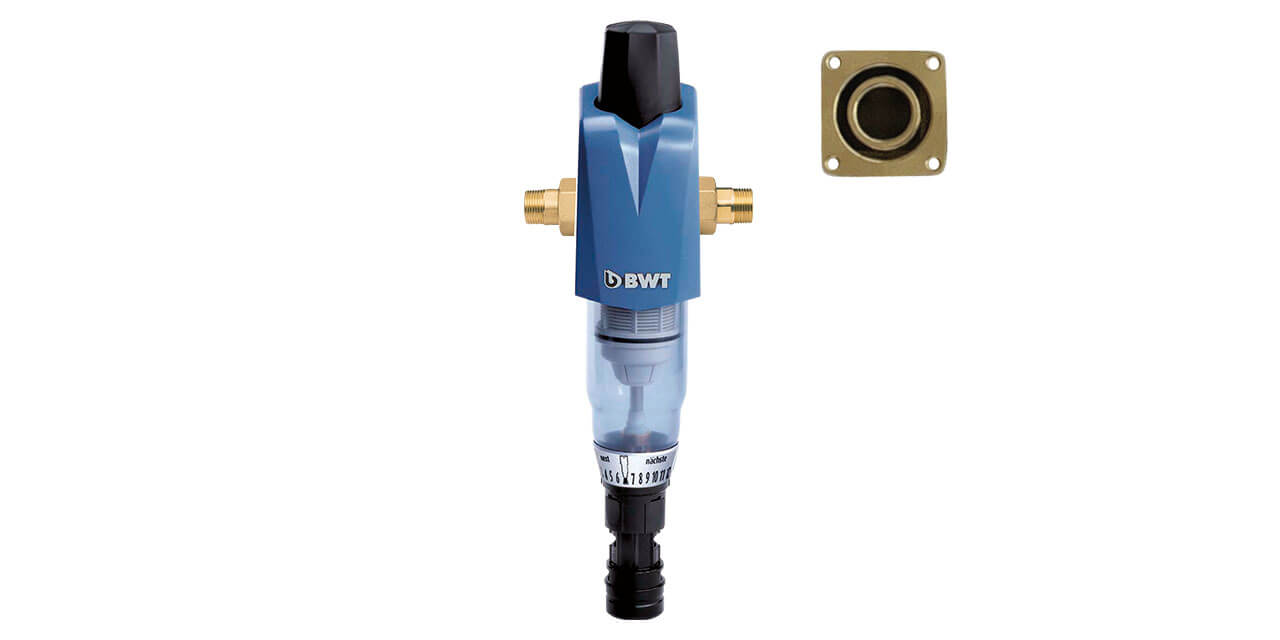

Montage mit Vierloch-Flansch; in DN 40 – DN 50
Produktübersicht
|
Gerätetyp |
Infinity M |
Infinity A / AP |
| Funktionsweise | manueller Rückspülfilter | automatischer Rückspülfilter |
| Dimensionen | 3/4" - 2" | 3/4" - 2" |
| Nenndruck PN (bar) |
16 | 16 |
| Anschlussmethode | HydroMODUL / 4-Loch-Anschluss | HydroMODUL / 4-Loch-Anschluss |
| Schutz vor Schäden an Armaturen und Geräten durch Schmutzpartikel | 🗸 | 🗸 |
| Schutz vor Lochfraßkorrosion durch eingeschwemmte Schmutzpartikel | 🗸 | 🗸 |
| Ausstattung der Filtersysteme | ||
| Druckminderer | - / 🗸 | - / 🗸 |
| Zeitgesteuert bzw. Differenzdruckgesteuert | - | 🗸 |
Technische Daten
|
Technische Daten Infinity M/A/AP |
3/4" |
1" |
5/4" |
6/4" |
2" |
|
| Durchflussleistung ∆p 0,2 bar* | m3/h | 3,5 | 4,5 | 5,5 | 10,0 | 10,0 |
| Betriebsdruck, min./max. | bar | 2,5 während der Rückspülung/16 |
||||
| Wasser- & Umgebungstemperatur | max. | 30 °C/40 °C |
||||
| Filterfeinheit | µm |
90 |
||||
| Gesamthöhe (A**) | mm | 550 |
||||
| Höhe (B**) | mm | 315 |
||||
| Höhe (C**) Infinity A/AP | mm | 295 |
||||
| Höhe (C**) Infinity M | mm | 360 |
||||
| Mindestmaß (D**) | mm | 670 |
||||
| Stromanschluss | 230 V/12 V Netzgerät |
|||||
*nach DIN EN 13443–1, DIN 19628 und DIN EN 1567 für Wasser bis 30 °C

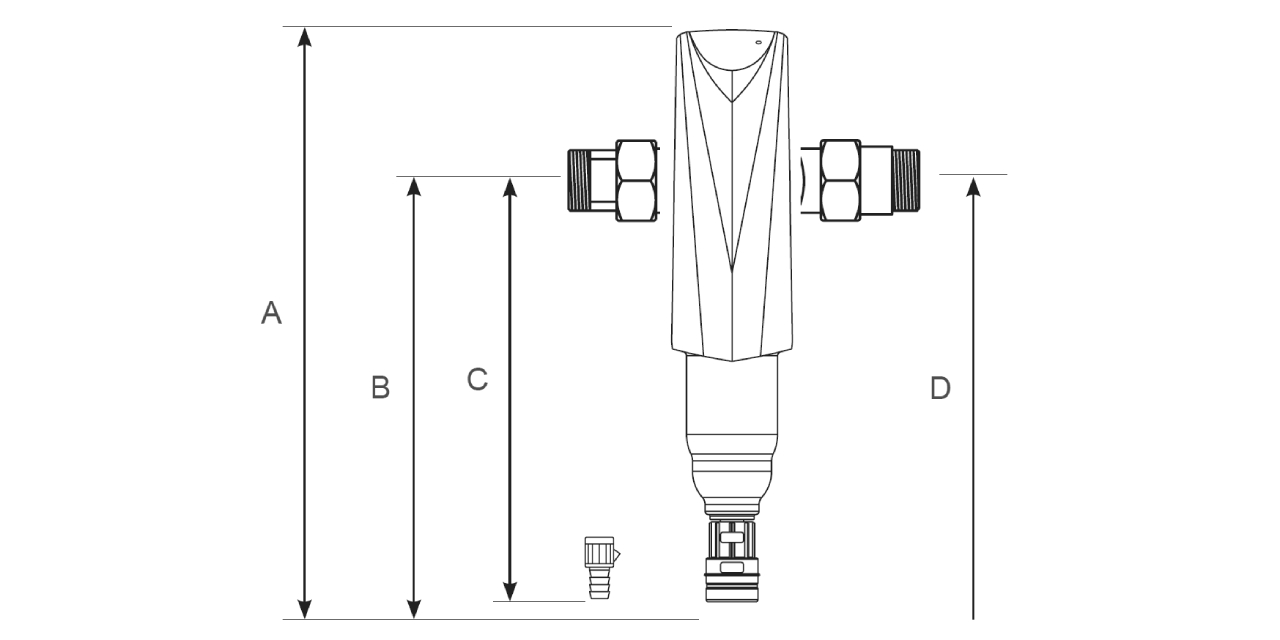

** siehe nachstehende Grafik
