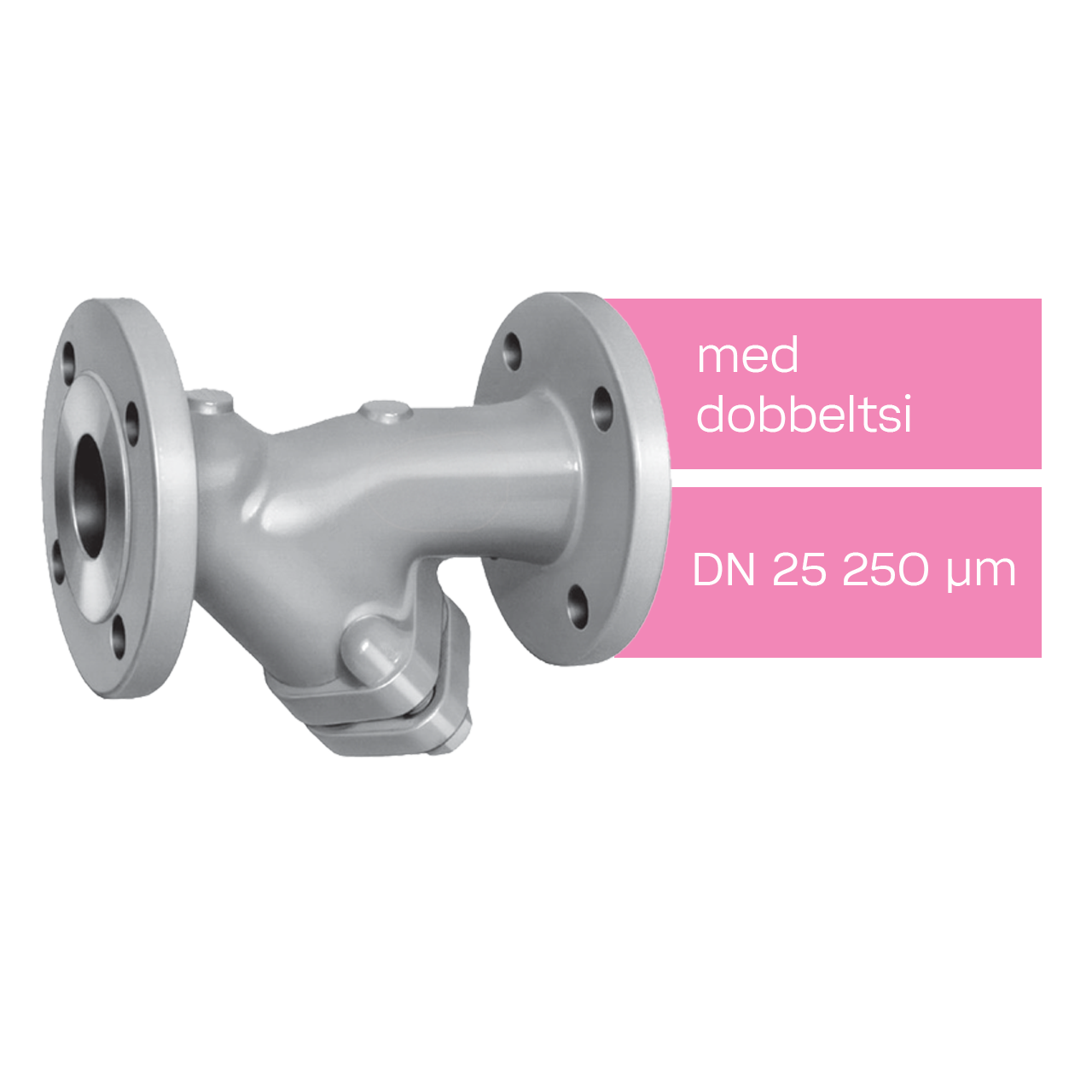

Snavssamler Type 2 NI DN25
Nem fjernelse af opsamlede snavspartikler
Type 2 NI DN25
varenummer: 1064481
- DN25 250 µm
- Nem fjernelse af snavspartikler
- Face-to-facedimensioner i henhold til DIN
- Nem udskiftning af samlingsindsatsen
- Egnet til væsker op til max. 450oC
Produktbeskrivelse
Teknisk data
Spørgsmål
Downloads
Snavssamler Type 2NI - med dobbelt si
Designet til at beskytte nedstrømsanlæg, aggregater samt måle- og kontrolenheder mod urenheder. Filtrering og opsamling af snavspartikler, der føres med af mediet.
- PN16 (standardsortiment, findes også i PN10, PN25 og PN40)
- DN15 til 250
- Flangeforbindelser
- Egnet til væsker, damp og gasser op til maks. 450oC
Snavssamlere består af en Y-formet krop med flange forbindelser og et bredmasket filterelement med et ekstra fintmasket filterelement (dobbelt samlingsindsats).
Specielle funktioner
- Kompakt design med face-to-facedimensioner i henhold til DIN
- Nem fjernelse af opsamlede snavspartikler
- Nem udskiftning af samlingsindsatsen
Produktbeskrivelse
Snavssamler Type 2NI - med dobbelt si
Designet til at beskytte nedstrømsanlæg, aggregater samt måle- og kontrolenheder mod urenheder. Filtrering og opsamling af snavspartikler, der føres med af mediet.
- PN16 (standardsortiment, findes også i PN10, PN25 og PN40)
- DN15 til 250
- Flangeforbindelser
- Egnet til væsker, damp og gasser op til maks. 450oC
Snavssamlere består af en Y-formet krop med flange forbindelser og et bredmasket filterelement med et ekstra fintmasket filterelement (dobbelt samlingsindsats).
Specielle funktioner
- Kompakt design med face-to-facedimensioner i henhold til DIN
- Nem fjernelse af opsamlede snavspartikler
- Nem udskiftning af samlingsindsatsen
Teknisk data
Tekniske detaljer
varenummer 1064481
| Snavssamler type 2NI | |
| Tilslutning | DN25 |
| Tryktrin | PN 16 |
| Længde | 160 mm |
| Højde H1 | 70 mm |
| Højde H2 (Si taget ud) | 110 mm |
| Kvs | 14 m3/h |
| Maskevidde | 0,25 mm |
| Maskeantal pr. cm2 | 625 |
| Modstand | 3ξ |
| Frit filter areal | Ca. 3 gange rørets tværsnit |
| Ca. Vægt | 4,0 kg |
| Materialer | |
| Trykbedømmelse | PN16 |
| Krop | Støbejern EN-GJL-250 |
| Flangedæksel | Støbejern EN-GJL-250 |
| Filter | Rustfrit stål 1.4401 |
| Kappe | Grafit på metal kerne |
Spørgsmål
Hvad er formålet med snavssamleren?
Snavssamleren beskytter nedstrømsanlæg, aggregater og måle- og kontrolenheder mod urenheder ved at filtrere og opsamle snavspartikler, der transporteres med mediet.
Hvordan installeres snavssamleren korrekt?
Retningen af strømmen skal matche retningen angivet af pilen på kroppen. Efterlad tilstrækkelig plads til at fjerne filterelementet til rengøring
Hvordan fjernes snavspartiklerne?
Snavspartiklerne kan fjernes efter at have løsnet dækslet på flangen.
Downloads
 |
Produktblad Snavssamler type 2NI | PDF, 538 Kb | Download |
